→  Nissan Patrol Y61

Июль 2012

Мультитроникс  ←  Ctrl  →  Музыка

Спальник-органайзер — система выдвижных и откидных ящиков в багажном отделении автомобиля, которые при желании (расладывая дополнительные секции) превращаются в полноценное спальное место.

В принципе, конструкция несложная: скелет из алюминиевого профиля, фанера, уголки, заклёпки, карпет, мебельные петли и направляющие. Было решено всё же отдать данную конструкцию в опытные руки Димы Скитальца. Это сэкономило массу времени: уже через 3 рабочих дня я забрал автомобиль, а через пару недель потестил его во время поездки в Карелию.

Органайзером полностью доволен. Некоторые фотографии взяты с сайта there.ru:

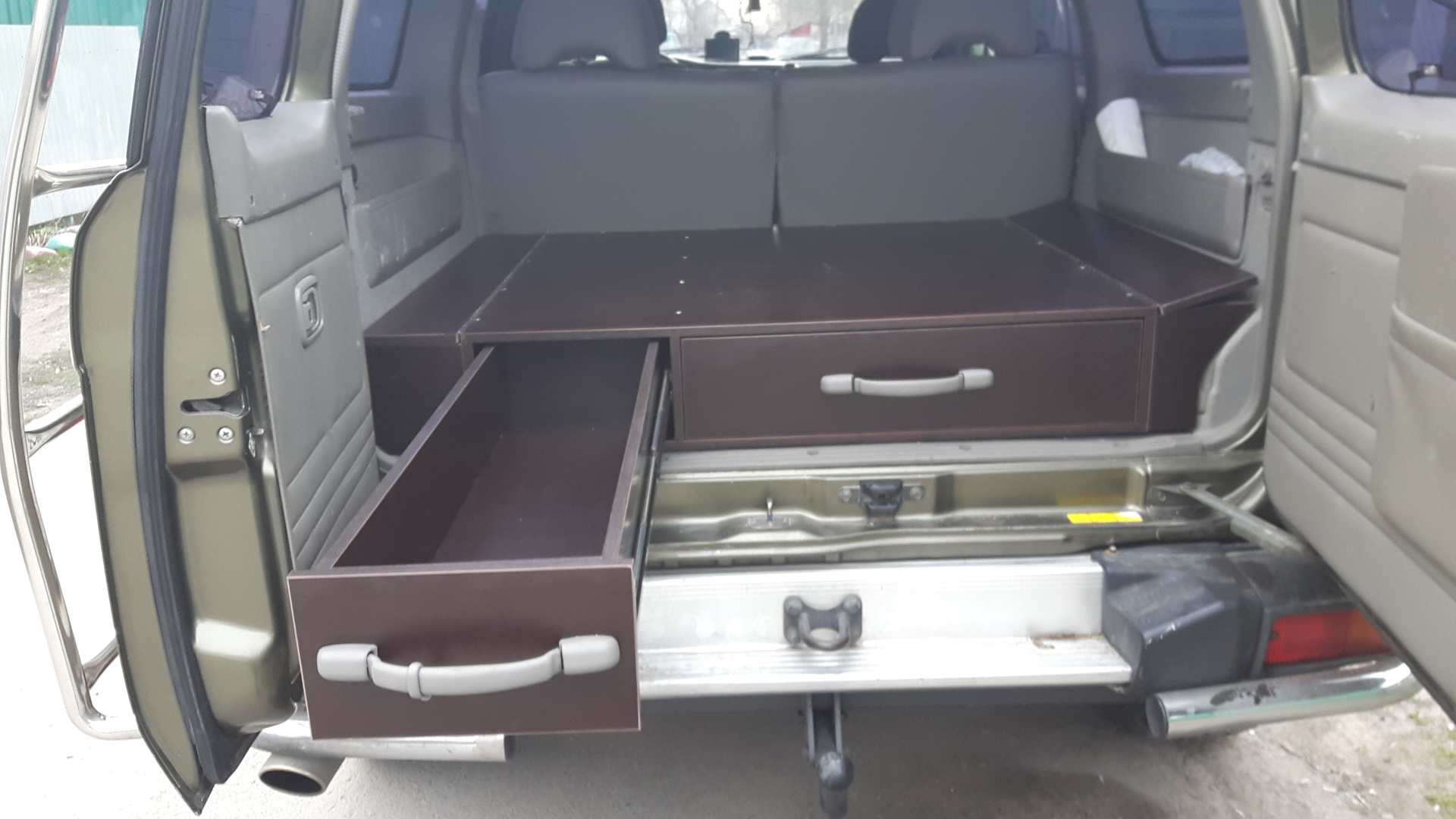

Органайзер спроектирован таким образом, чтобы обеспечить максимально быстрый доступ к вещам: открыл левую створку — сразу выдвинул ящик.

В левой нише будет закреплён компрессор «Беркут-20». Опять же, из-за удобства доступа — чтобы подкачать шины, не нужно откидывать кронштейн с запаской и открывать правую большую створку двери.

Доступ ко всем ящикам как с фронтальной стороны, так и сверху.

Справа место для длинномерного груза (стулья, стол, удочки).

Доступ к задним ящикам со стороны пассажирских сиденьев.

Размещение такелажа и провианта:

Правый ящик — кухня. Здесь горелка, котелки и корм. Всё расставлено с позиции приоритета: сахар чай, горелка и котелок на переднем плане, консервы сзади.

Левый эвакуационный ящик с основным набором инструментов. В пакетике — переливной носик для топливных канистр. Сами канистры на крыше. На заднем плане все стропы: буксировочный трос; удлинитель для лебёдки, корозащитная стропа и рывковый трос. На переднем — всякие жижи; оранжевый шланг компрессора. На дне — россыпь шаклов и дефляторы.

Установленная дополнительная секция для организации полноценного спального места. Внизу — обувь для быстрого доступа, в пакетах — резиновые сапоги и «телепузики» для глубоких бродов. У друзей увидел костюм ОЗК, который мне показался более функциональным, чем просто резина: его надевают поверх основной одежды и обуви, тем самым сильно экономя время. Но материал в нём гораздо тоньше.

В задних ящиках — менее востребованные вещи: охлаждающая жидкость, масло. Впоследствии здесь будут распределены необходимые запчасти (фильтры, амортизаторы, рулевая и т.п.). В защитной плёнке — «Джемесон».

Второй задний ящик. Сверху инструменты, под которыми сумка со всякой нужной мелочью: крепёжные стропы, запасные шаклы, съёмники и т.п.

Всё раскладывается очень быстро. В комплекте с органайзером Скиталец презентовал замечательные москитные сетки, надеваемые на окна задних дверей. Думаю, что летом спать будет одно удовольствие.

Демонтаж

Спальное место представляет собой единую конструкцию, прикрученную к кузову в местах, где расположены петли для крепления груза в багажнике. Чтобы вытащить спальник, необходимо убрать из него выдвижные ящики, а всю оставшуюся конструкцию вытянуть через двери багажника. Как известно, левая узкая дверь у «патруля» открывается не до конца. Если в обычной жизни это не особенно мешает, то в данном случае придётся придумывать некую распорку, чтобы обеспечить достаточную ширину прохода.

Эта проблема также решается установкой «тюнинговой» петли вместо стандартной:

Старую необходимо удалить, срезав болгаркой вертикальный штифт. Петля приобреталась на австралийском ebay (поиск по ключевым словам «Patrol Y61 Rear Door Bracket»).

После этого с установкой и съёмом спальника можно справиться в одиночку.

UPD (2016 г): Решено было отказаться от системы с выдвижными ящиками в угоду более гибкого размещения вещей в багажнике. Ящики не позволяют пользоваться всей шириной багажного отделения, что иногда бывает необходимо. В «Тойоте» установлен спальный модуль из стали — более простой, лёгкий и удобный для установки и демонтажа.
