Самостоятельное строительство теплицы – занятие непростое и ответственное. Для того чтобы все получилось правильно, нужно не только знать с какой стороны следует держать в руках молоток, но иметь в своем распоряжении толковый проект будущей конструкции. В надежде уберечь ваши нервные клетки и кошельки от бессмысленных потерь, мы решили опубликовать готовые чертежи теплицы из поликарбоната и прочих материалов, которые верой и правдой служат на приусадебных участках уже не один десяток лет. Надеемся, что наши чертежи помогут вам сделать все правильно.

Содержание

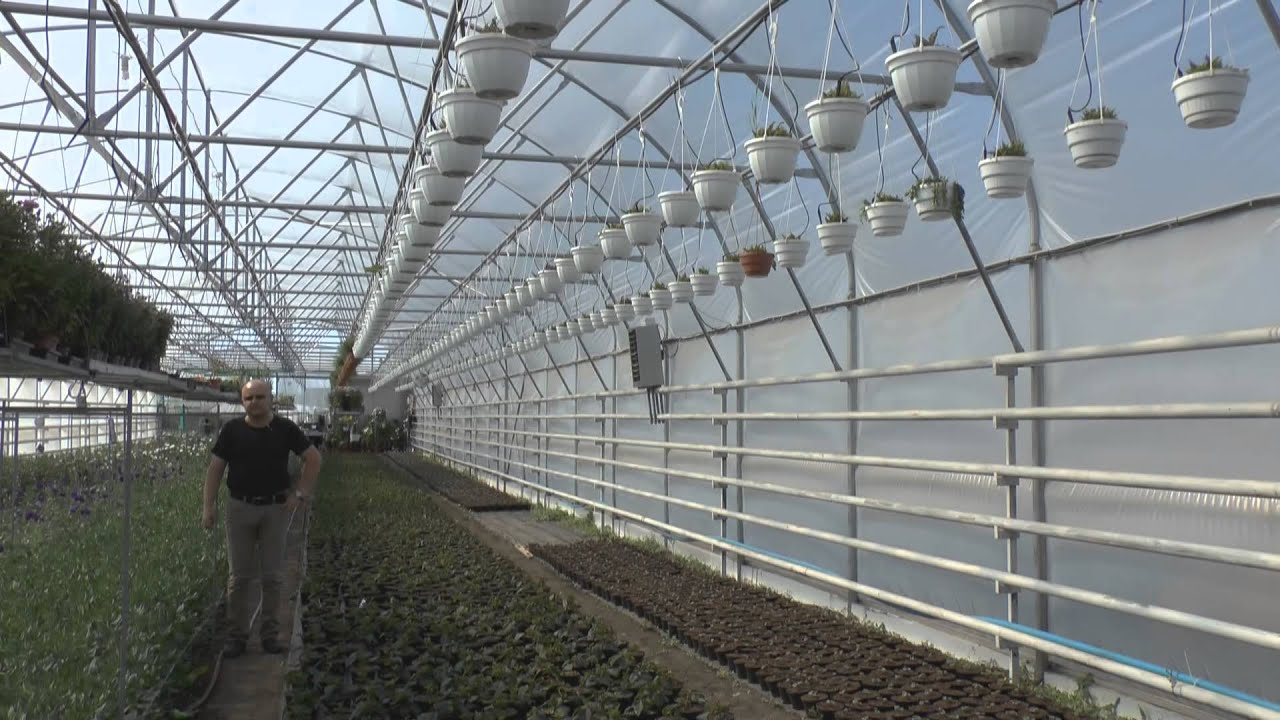

Видео-рассказ: как сделать теплицу своими руками ↑

Чертеж деревянной теплицы: советская классика ↑

Данный проект представляет традиционную заглубленную конструкцию. Их можно встретить в любом уголке России. И это не удивительно. Ведь приусадебные сооружения подобного типа строятся с 30-х годов прошлого столетия, за все время они не потеряли свою актуальность. При правильной теплоизоляции, организации систем отопления, полива,вентиляции, они служат отличной защитой для цветов, рассады и огородных культур даже в самые лютые морозы [рисунок №1].

Рисунок №1. Пример чертежа традиционной теплицы

Цифровые обозначения на чертеже:

  1. стена (каркас);
  2. фундамент;
  3. стропила;
  4. коньковый брус;
  5. обвязочный брус;
  6. паз для упора рам;
  7. отлив, стеллаж для контейнеров с почвой;
  8. стойка стеллажа;
  9. зазор между стеной и стеллажом;
  10. дымоход.

Основные технологические особенности проекта:

  • Фундамент – ленточный (монолитный или блочный). Глубина закладки фундамента – от 400 мм. Глубина котлована (включая фундамент) – 1200 мм. Рекомендованный цемент – М300, М400.
  • Светопрозрачное покрытие – стекло (парниковые или оконные рамы по бокам и остекленная крыша). При желании и незначительном изменении конструкции в качестве покрывочного материала можно использовать сотовый поликарбонат или армированную парниковую пленку.
  • Отопление – печное с дымоходом, проложенным под стеллажами. Впрочем, вместо печки в данном проекте можно использовать любую другую систему тепличного обогрева. Для регионов с низкими зимними температурами мы рекомендуем установку дополнительного внутреннего каркаса под парниковую пленку.


Деревянная заглубленная постройка с кирпичным цоколем. Шотландия, пригород Глазго

При всех своих явных достоинствах данный вид теплиц имеет два существенных недостатка. Во-первых, это большие трудозатраты при возведении. А во-вторых – заглубленные теплицы совершенно непригодны для участков с высоким уровнем грунтовых вод и с большим риском сезонных паводковых подтоплений. Поэтому если вас по каким-то причинам не прельщают лавры почетного землекопа, или если ваше землевладение расположено на низком берегу реки, мы советуем вам обратить внимание на нижеследующие проекты.

Чертежи из профиля: современно, стильно, недорого ↑

Стоечный и направляющий профили под гипсокартон используются для тепличного строительства сравнительно недавно. Как правило, из профиля строят весенне-летние теплицы под пластик или пленку. В областях с мягкими малоснежными зимами такие конструкции часто используют в качестве капитальных строений круглогодичного цикла. Это обусловлено следующими качествами данного материала:

  • прочность;
  • простота монтажа;
  • легкость;
  • привлекательная цена;
  • устойчивость к износу.

Предлагаемая на чертеже конструкция состоит из несущего каркаса с вертикальными стенами и двухскатной крыши, в которой предусмотрены вентиляционные фрамуги (стиль – «теплица-домик») [рисунок №2]. Если планируемая вами теплица достаточно компактна (до 4 метров в длину) можно ограничиться одной фрамугой, которую удобно сделать не в крыше, а на противоположной к входу торцевой стене.

Рисунок №2. Чертеж изготовления, готовое строение можно увидеть на другом фото

Для вертикальных стоек, коньковой балки и стропил в данной конструкции удобно использовать CD профиль (60х27) для гипсокартона. Этот же материал подойдет для диагональных стяжек в секциях. Горизонтальные компоненты выполняются из UD профиля соответствующего размера. Шаг между секциями – 1000 мм.

При покрытии поликарбонатом листы светопрозрачного материала укладывают внахлест (20-30 мм), так как он подвержен температурным расширениям. Швы соединений, отверстия для крепления пластика к каркасу (под болты или саморезы) обрабатывают силиконовым герметиком во избежание попадания внутрь сот влаги и пыли [рисунок №3].

Рисунок №3. Швы подлежат обработке силиконовым герметиком

Главный недостаток – профиль плохо выдерживает зимнюю «снежную шапку». Поэтому, если зимой вы живете в городе, то по окончанию сезона крышу такой теплицы (весенне-летний вариант) нужно или разбирать, или укреплять дополнительными «зимними» столбами-подпорками.

Чертежи систем из профильной трубы с размерами вы можете увидеть на этой странице.

Так выглядит каркас из профиля «в живую»

Это полезно! Для того чтобы данная конструкция была устойчивой, мы рекомендуем использовать в качестве материала для каркаса усиленный профиль (толщина от 0,6 мм) . Он отлично подходит для изготовления верхнего и нижнего обвязочных контуров, угловых стоек. В целях экономии остальные части каркаса можно сделать из более тонкого профиля (0,5 мм).

Чертежи тепличных конструкций из поликарбоната ↑

В последние годы сотовый поликарбонат применяется при строительстве все чаще и чаще. Это обусловлено следующими свойствами материала:

  • высокая технологичность – материал раскраивается даже при помощи обыкновенного монтажного ножа;
  • легкость – в 16 раз легче традиционного стекла;
  • надежность – поликарбонат в 200(!) раз прочнее стекла;
  • гибкость;
  • хорошие светопропускные качества (до 85%);
  • низкая теплопроводность.

Данный чертеж представляет конструкцию арочного типа. Наш выбор не случаен. Хотя материал может использоваться для строительства всех без исключения типов теплиц, именно в арочных он является оптимальным вариантом для покрытия [рисунок №4].

Рисунок №4. Чертежи парников из поликарбоната своими руками

  • арочная система замечательно подходит как для малых приусадебных, так и для коммерческих фермерских тепличных комплексов;
  • данный каркас может быть установлен на фундамент (ленточный или столбчатый), а так же использоваться без фундамента, в качестве легкой переносной весенней теплицы;
  • для изготовления дуг в домашних условиях традиционно применяются профильная стальная труба или ПВХ-трубы диаметром 1 дюйм. Кроме того, можно приобрести готовые металлопластиковые тепличные дуги;
  • при ширине теплицы 3,8 метра, оптимальная высота конструкции (без учета фундамента) – 1,9 метра. Расчет основан на стандартной высоте листа поликарбоната (2,10 метра) и соответствующем радиусе дуг каркаса.

Арочные постройки бывают разными: для дачи…:

Арочная тепличка для дачи

… и для коммерции:

Выращивание рассады на продажу

Вот, собственно, и все на сегодня. Теперь вам нужно определиться с выбором и можно приступать к следующим этапам приусадебного тепличного зодчества – выбирать правильное место, закупать необходимые материалы и оборудование и браться за строительство. Дерзайте!

Отличная идея – теплица своими руками! В позапрошлом году купил на распродаже готовый арочный парник, и на долго его не хватило., тем более что не такой уж он большой по размеру. Только на помидоры и хватало. Специально, что -ли делает теплицы и парники низкого качества, чтобы покупать их регулярно?? Эдак разоришься за пару дачных сезонов…Так, что попробую с Вашими чертежами соорудить сам. Вроде всё понятно, просто и элементарно

Вы конечно молодец,но ни у каждого есть такая столярка с инструментами. Всё должно быть намного проще.

У меня раньше была двухскатная теплица, которую я сам смастерил из старых рам. Пользовался ей около 10 лет. Все устраивало. А два года назад купил и становил большую арочную теплицу из поликарбоната. Знаете, это день и ночь. На мой взгляд, эта конструкция лучше всех других. Я очень доволен, работать в ней приятно и урожай радует. Обтекаемая форма это большой плюс для райнов, где сильные ветра.

Жене всегда нравились арочные теплицы, поэтому решил построить такую ей как бы ” в подарок”. На самом деле, не было никаких проблем при просмотре и поиске дополнительной информации и самих чертежей в интернете, да и при постройке особых проблем не случилось. А Иван Сергеевич, кстати, прав, лучше действительно ставить из поликарбоната, так выходит чуть подороже, но зато качественнее, надежнее, прочнее. Самостоятельно довольно просто “собрать” воедино и пользоваться ей одно удовольствие! Жене подарок очень понравился;)

Интересная информация, вот как раз хочу построить теплицу используя чертеж ” деревянной теплицы: советская классика”. Отличная теплица выйдет, на вид прочная и долговечная, то что нужно. В принципе если есть материалы и руки из правильного места то можно запросто сделать такую теплицу без посторонней помощи. Не думаю то при строительстве такой теплицы, понадобятся специальные знания, вот здесь все довольно ясно и просто как по мне).

А у моего теплиц дуги идут каждый через метр 4- ка карбонат можно скрутит? Спасибо.

А я к металлическому каркасу прикручиваю деревянные двойные рамы, между которыми пленка агрил (проветривается хорошо и дождь попадает). В конце сезона снимаю. По периметру теплицы стоят грядки из неоструганной доски, лесенкой в 3 ступеньки и общей высотой 60 см под клубнику. Через каждый метр в ступенчатой грядке жесткие ступеньки, шириной 30см. По этим ступенькам и до крыши теплицы можно достать, если нужно. По углам теплицы на стыке ягодных грядок – емкости с водой – греется солнцем.

Неотапливаемые теплицы пора подготовить к зиме: убрать растительные остатки, вымыть покрытие (стекло, поликарбонат), внести перепревший компост (навоз), перекопать, провести дезинфекцию.

На случай обильных снегопадов желательно укрепить каркас.

Материалы: http://teplicnik.ru/karkas/chertezhi-teplic.html


Источник: http://my-repairs.ru/fundament/strojka/396-proekty-teplitsy-v-chertezhakh-i-skhemakh
